Software per ingegneria civile: Aedes.PCM 2015

Aedes.PCM è un software BIM strutturale per l’analisi e la progettazione di edifici in muratura ordinaria, storica o monumentale attraverso una modellazione parametrica

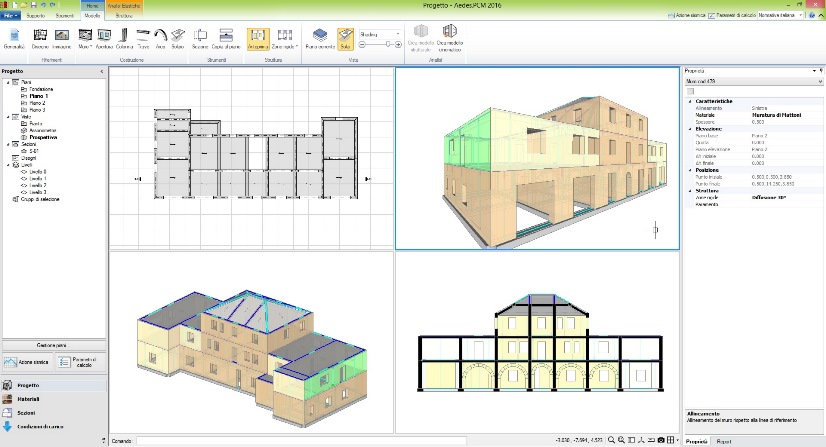

01_Modellazione architettonica - Copia
image_pdf

Aedes.PCM è un software BIM strutturale per l’analisi e la progettazione di edifici in muratura attraverso una modellazione parametrica. Il software permette di analizzare strutture in muratura ordinaria o armata, nuove o esistenti, e strutture miste in cui elementi in cemento armato affiancano le murature.

Il processo progettuale parte con la modellazione architettonica e continua con (a) analisi FEM e verifiche di sicurezza attraverso la modellazione strutturale e (b) analisi cinematica dei meccanismi di collasso.

Modellazione architettonica

In questa prima fase, il software BIM permette la creazione di un modello 3D dell’edificio per mezzo di oggetti parametrici come muri, aperture, travi, colonne, archi, solai e falde. In breve, la modellazione architettonica permette di:

  • definire i piani dell’edificio specificando altezze ed esposizione al vento
  • definire materiali e sezioni trasversali di travi e colonne
  • inserire disegni di rifermento come dxf o immagini
  • inserire muri, aperture, travi, colonne, archi, solai e falde (piano per piano)
  • modificare le entità inserite per mezzo di comandi CAD avanzati
  • assegnare carichi da solaio e da vento
  • visualizzare un layout a viste multiple
  • esplorare il modello in pianta, assonometria, prospettiva e walkthrough
  • visualizzare sezioni e prospetti dell’edificio
  • visualizzare un’anteprima del modello a telaio equivalente

Analisi FEM

Il software genera automaticamente il modello strutturale secondo il metodo del telaio equivalente. In questa fase le entità del modello sono Aste, Nodi e Solai. Ogni asta, definita tra 2 nodi, è un elemento finito monodimensionale che eredita le proprietà dall’elemento architettonico ad essa associato. Pertanto, le aste si distinguono per tipologia in Maschi, Strisce, Sottofinestra, Colonne, Travi, Blocchi e Giunti di arco e Link rigidi. I solai, definiti nella fase di modellazione architettonica, distribuiscono il carico alle aste di contorno.

Inoltre, la modellazione strutturale permette di:

  • inserire nuove aste e nuovi nodi
  • definire le caratteristiche dei vari livelli (vincoli, rigidezza, etc.)
  • modificare le proprietà delle aste (vincoli, materiale, sezione, etc.)
  • modificare le proprietà dei nodi (vincoli esterni, vincoli elastici, etc.)
  • modificare le proprietà dei solai (tipologia, rigidezza nel piano, etc.)
  • visualizzare i carichi applicati ad aste e nodi
  • assegnare carichi aggiuntivi ad aste e nodi
  • gestire condizioni e combinazioni di carico
  • filtrare le entità del modello con avanzate funzioni di query
  • applicare e visualizzare interventi di rinforzo come proprietà delle aste
  • eseguire un check-up dei dati prima delle analisi

Una volta che il modello strutturale è stato impostato correttamente, l’analisi può essere eseguita. Aedes.PCM esegue Analisi Modale, Analisi Statica e le seguenti analisi sismiche: Analisi Statica Lineare, Analisi Dinamica Modale e Analisi Statica Non Lineare (Pushover).

Ad analisi eseguita è possibile visualizzare una rappresentazione grafica dei risultati:

  • Analisi Modale. Per ogni modo di vibrare: deformata modale, masse partecipanti
  • Analisi Statica. Per ogni condizione e combinazione di carico: deformata, reazioni vincolari, diagrammi delle sollecitazioni, curva delle pressioni, verifiche di sicurezza.
  • Analisi Sismiche Lineari. Per ogni stato limite: deformata, reazioni vincolari, diagrammi delle sollecitazioni, verifiche di sicurezza.
  • Analisi Pushover. Per ogni curva di capacità e ad ogni passo della curva: deformata, reazioni vincolari, curva delle pressioni, verifiche di sicurezza.

Inoltre, sono disponibili finestre di approfondimento per la consultazione dei Domini di Resistenza degli elementi e delle Curve di Capacità della struttura in Analisi Pushover.

Analisi Cinematica

L’analisi cinematica viene eseguita su un modello composto da corpi rigidi generato automaticamente a partire dalle entità del modello architettonico. L’analisi consiste nella definizione di diversi meccanismi di collasso e nel calcolo interattivo del moltiplicatore di collasso e degli indicatori di rischio sismico.

Il software presenta diverse tipologie di meccanismo come il ribaltamento, la flessione, il meccanismo a quattro cerniere, etc. Ogni meccanismo richiede la definizione degli assi di rotazione e la selezione dei corpi partecipanti. I corpi possono essere tagliati per mezzo di comandi avanzati ma di semplice utilizzo, in modo da rispecchiare le reali linee di fessurazione dell’edificio.

Per ulteriori informazioni, consultare il sito.
